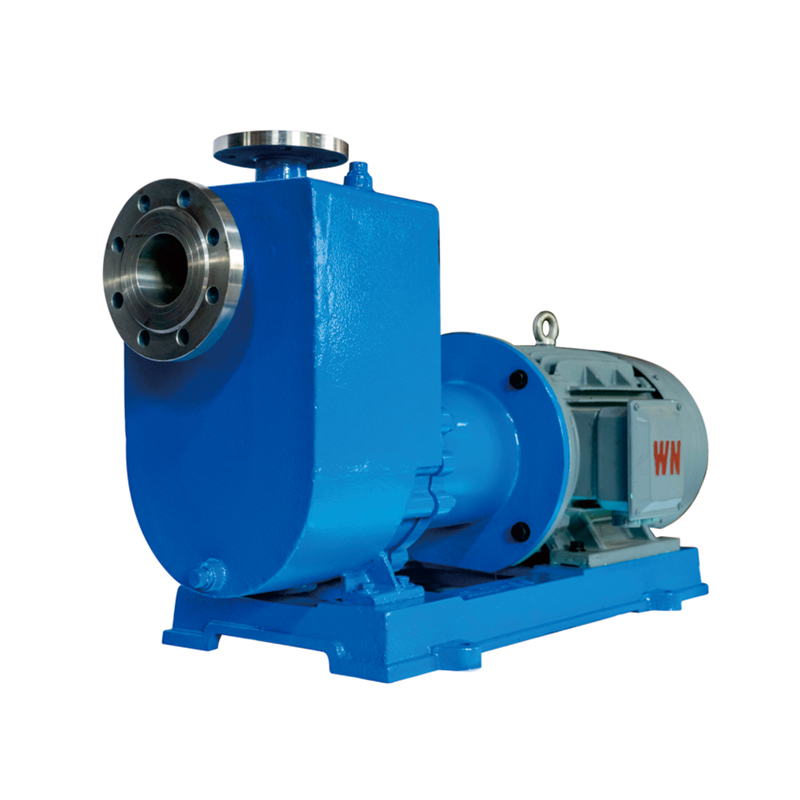

NMZ-ステンレス鋼製自吸式磁気ポンプ

NMZシリーズ磁気駆動自吸ポンプ（NMZ磁気自吸ポンプといいます）は、現在のユーザーと市場の需要に基づいて当社が開発した、市場の既存の磁気駆動ポンプを組み合わせた、完全に漏れのない、耐腐食性の新しいタイプのポンプです。主にモータ、磁気カップリング、耐食性遠心ポンプで構成され、磁気カップリングを利用して漏れなく動力を伝達します。主な特徴は、モーターが磁気伝達装置の外側の磁性鋼を回転駆動すると、磁界がギャップとアイソレータースリーブを通過して内側の磁性鋼に作用し、ポンプシャフトとモーターが同期して回転し、非接触でトルクを伝達することです。ポンプシャフトの動力入力端では、液体が動的シールを使用せずに固定アイソレータスリーブ内に密封されているため、石油化学産業における作動、通気、滴下、漏れなどの一般的な漏れの問題が回避され、完全な漏れのない動作が実現します。

API688およびHG/T2730規格に基づいて製造されており、ポンプインターフェースサイズはZX、ZWなどのケミカル自吸ポンプモデルの置き換えに適合し、互換性が高く、高効率、低振動を実現します。

内外磁鋼にネオジム鉄ボロン永久磁石材料を採用しており、磁気効率が高く、耐高温性に優れています。

技術要件に応じて分割タイプとして設計されており、オプションで結晶媒体用の絶縁デバイスを追加できます。

モジュール構造は分解とメンテナンスが非常に簡単で、メンテナンス担当者に必要な技術的専門知識が大幅に軽減されます。

空運転による破損を防ぐため、ユーザーのご要望に応じて空運転プロテクターを装備可能です。

完全リークフリーで密閉型ポンプの漏れ問題を徹底的に解決し、シールド型ポンプの代替品としても最適です。

アプリケーション:
適用分野：環境保護、石油、化学工業、食品、バイオ医薬品、発電、冶金、航空宇宙、その他製油所、エチレンプラント、天然ガス処理プラント、各種化学工場、製薬プラント、核燃料プラント、原子力発電所などの産業。

適用可能なプロセス: 清浄な液体、可燃性液体、爆発性液体、揮発性液体、有毒液体、貴重な液体、およびその他の漏れが許されず、媒体のシールによる汚染が許容されない状況。

材料:
ポンプの流れ部品は、作業条件やユーザーの要件に応じて、304、304L、302、321、316、316L、904、チタン合金、ニッケル基合金などのさまざまな耐食性材料で作ることができます。特定の条件に基づいて特別な設計と製造を提供できます。

見積もりを取得する

プレV：NQG-ステンレス製立型マグネットポンプ
次へ：NMQGD-高温ステンレス製マグネットポンプ

説明
お問い合わせ

応用分野
生物医学、石油化学、鉱業、冶金、繊維印刷および染色、電気、食品、製紙、電気メッキ、下水処理、排ガス処理、新エネルギー、新素材、その他の産業。

ポンプの使用法
引火性および爆発性、揮発性、有毒および有害、貴重で腐食性の高い洗浄媒体の輸送に適用可能。任意の濃度の酸、アルカリ、塩、溶剤、強酸化剤など。

設計指導
NMZ（磁気自吸ポンプ）およびNMZLEW（2断熱磁気自吸ポンプ）は、NMQ磁気ポンプをベースに当社が開発した新しい漏れのない磁気自吸ポンプです。このシリーズの自吸ポンプはNMQ磁気ポンプの共通部品と同じです。
ポンプ本体は、液体吸入室、液体貯留室、ボリュート、還流孔、気液分離室などから構成されている。このポンプは初回のみ起動する必要があり、後で使用するときに直接起動できます。重度の汚染や貴重な液体などの特別な機会に適しています。近年、空粉砕や空打ちを防止できるアンロードポンプに広く使用されており、タンクエリアのアンロードポンプに最適な製品です。

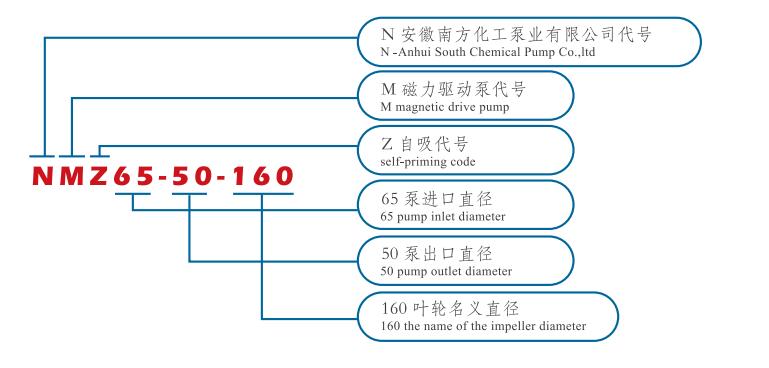

モデル番号	流量(m ³ /h)	ポンプヘッド(m)	NPSH _r	効率(%)	ウォーターシャフトパワー	モーター出力	回転速度	直径(mm)
モデル番号	流量(m ³ /h)	ポンプヘッド(m)	NPSH _r	効率(%)	ウォーターシャフトパワー	モーター出力	回転速度	入口	アウトレット
32-20-125	3.2	20	2	16	1.09	1.5	2900	32	20
32-20-160	3.2	32	2	15	1.86	2.2	2900	32	20
32-32-200	3.2	50	2	12	3.63	5.5	2900	32	32
40-25-125	6.3	20	2	20	1.72	2.2	2900	40	25
40-25-160	6.3	32	2	23	2.39	3	2900	40	25
40-25-200	6.3	50	2	18	4.77	5.5	2900	40	25
40-32-250	6.3	80	2	13	10.56	15	2900	40	32
50-32-125	12.5	20	2	27	2.52	3	2900	50	32
50-32-160	12.5	32	2	28	3.89	4	2900	50	32
50-32-200	12.5	50	2	30	5.68	7.5	2900	50	32
50-32-250	12.5	80	2	21	12.98	18.5	2900	50	32
65-50-125	25	20	2	41	3.32	4	2900	65	50
65-50-160	25	32	2	36	6.06	7.5	2900	65	50
65-40-200	25	50	2	32	10.64	15	2900	65	40
65-40-250	25	80	2	24	22.71	30	2900	65	40
65-40-315	25	125	2.4	26	32.75	45	2900	65	40
80-65-125	50	20	2.4	56	4.87	5.5	2900	80	65
80-65-160	50	32	2.4	44	9.91	15	2900	80	65
80-50-200	50	50	2.4	44	15.48	18.5	2900	80	50
80-50-250	50	80	2.4	38	28.68	37	2900	80	50
80-50-315	50	125	2.4	40	42.57	55	2900	80	50
100-80-125	100	20	3.2	48	11.35	15	2900	100	80
100-80-160	100	32	3.2	47	18.55	22	2900	100	80
100-65-200	100	50	3.2	47	28.99	37	2900	100	65
100-65-250	100	80	3.2	51	42.74	55	2900	100	65
100-65-315	100	125	3.2	34	100.18	110	2900	100	65
125-125-125	140	20	4.5	38	20.08	22	2900	125	125
125-80-160	160	32	4.5	43	32.44	37	2900	125	80
125-100-200	200	50	4.5	59	46.18	55	2900	125	100
125-100-250	200	80	4.5	41	106.33	110	2900	125	100
150-125-250	200	20	2.8	51	21.37	22	1450	150	125
150-125-315	200	32	2.8	57	30.59	37	1450	150	125
150-125-400	200	50	2.8	56	48.66	55	1450	150	125
200-150-250	400	20	3.2	68	32.06	37	1450	200	150
200-150-315	400	32	3.5	66	52.84	75	1450	200	150
200-150-400	400	50	3.8	52	104.8	110	1450	200	150
250-200-400	600	50	4	47	173.92	185	1450	250	200

労働条件

キャリバー	20～300mm
動作温度	-120℃～320℃
流量範囲	3m3/h～800m3/h
ヘッド範囲	12.5m～130m
材質範囲	304、304L、316L、2205/904L、TA2、HC276
設計基準	HG/T2730、SH/T3148、API685
