応用分野
生物医学、石油化学、鉱業、冶金、繊維印刷および染色、電気、食品、製紙、電気メッキ、下水処理、排ガス処理、新エネルギー、新素材、その他の産業。
ポンプの使用法
引火性および爆発性、揮発性、有毒および有害、貴重で腐食性の高い洗浄媒体の輸送に適用可能。のような。任意の濃度の酸、アルカリ、塩、溶剤、強酸化剤など。
設計指導

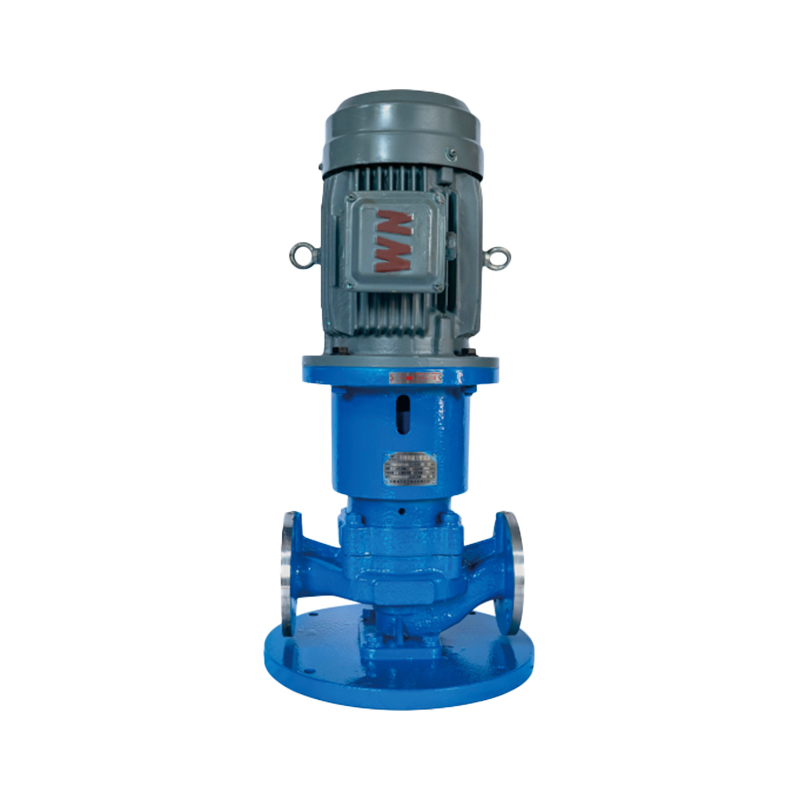

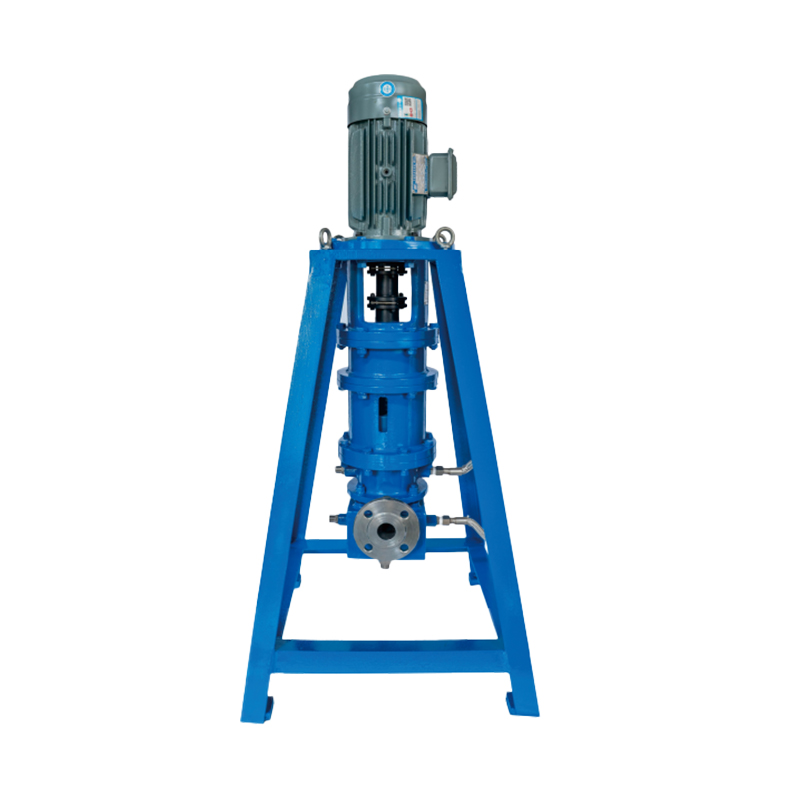

NQG立形磁気パイプラインポンプおよびNQG-W(断熱立形磁気パイプラインポンプ)は、当社が開発した新しいリークフリー磁気ポンプです。
当社は、現在のユーザーと市場の需要に応じて、市場の既存の磁気ポンプやパイプラインポンプと組み合わせます。構造
縦型ポンプの占有スペースが小さい利点と特性を統合し、石油化学業界で避けられない運転、排出、滴下、漏れの現象を排除し、漏れのないことを実現します。

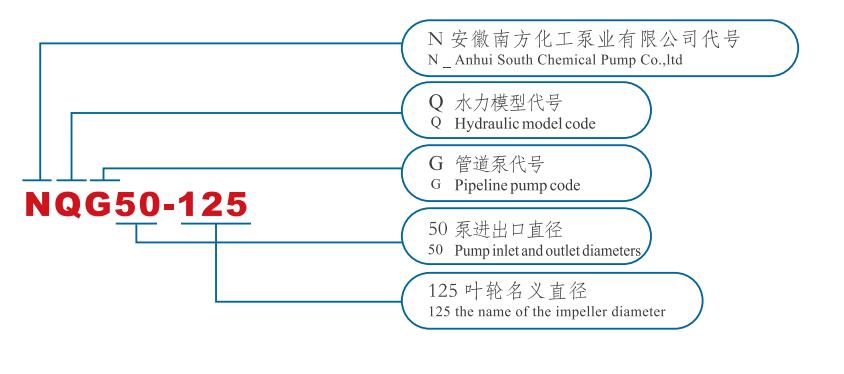

| モデル番号 | 流量 (m 3 /h) | ポンプヘッド(m) | NPSH r | 効率(%) | ウォーターシャフトパワー | モーター出力 | 回転速度 | DN(mm) |
| NOG25-160 | 3.2 | 32 | 2.3 | 19 | 1.47 | 2.2 | 2900 | 25 |
| NOG32-125 | 3.2 | 20 | 2.3 | 14 | 1.25 | 1.5 | 2900 | 32 |
| NOG32-160 | 3.2 | 32 | 2.3 | 12 | 2.33 | 3 | 2900 | 32 |
| NOG40-100 | 6.3 | 12.5 | 2.3 | 35 | 0.61 | 1.1 | 2900 | 40 |
| NOG40-125 | 6.3 | 20 | 2.3 | 25 | 1.37 | 2.2 | 2900 | 40 |
| NOG40-160 | 6.3 | 32 | 2.3 | 18 | 3.05 | 4 | 2900 | 40 |
| NOG40-200 | 6.3 | 50 | 2.3 | 13 | 6.6 | 7.5 | 2900 | 40 |
| NOG50-125 | 12.5 | 20 | 2.3 | 26 | 2.62 | 3 | 2900 | 50 |
| NOG50-160 | 12.5 | 32 | 2.3 | 25 | 4.36 | 5.5 | 2900 | 50 |
| NOG50-200 | 12.5 | 50 | 2.3 | 25 | 6.81 | 7.5 | 2900 | 50 |
| NOG65-100 | 25 | 12.5 | 2.5 | 50 | 1.7 | 2.2 | 2900 | 65 |
| NOG65-125 | 25 | 20 | 2.5 | 35 | 3.89 | 5.5 | 2900 | 65 |
| NOG65-160 | 25 | 32 | 2.5 | 37 | 5.89 | 7.5 | 2900 | 65 |
| NOG65-200 | 25 | 50 | 2.5 | 33 | 10.32 | 15 | 2900 | 65 |
| NOG80-125 | 50 | 20 | 3 | 31 | 8.79 | 11 | 2900 | 80 |
| NOG80-160 | 50 | 32 | 3 | 38 | 11.47 | 15 | 2900 | 80 |
| NOG80-200 | 50 | 50 | 3 | 40 | 17.03 | 18.5 | 2900 | 80 |
| NOG100-125 | 100 | 20 | 4.5 | 49 | 11.12 | 15 | 2900 | 100 |
| NOG100-160 | 100 | 32 | 4.5 | 42 | 20.76 | 22 | 2900 | 100 |
| NOG100-200 | 100 | 50 | 4 | 34 | 40.07 | 45 | 2900 | 100 |
| NOG100-250 | 100 | 80 | 4 | 44 | 49.54 | 55 | 2900 | 100 |
| NOG125-160 | 160 | 32 | 4 | 43 | 32.44 | 37 | 2900 | 125 |
| NOG125-200 | 160 | 50 | 4 | 42 | 51.9 | 75 | 2900 | 125 |
| NOG200-315(l) | 400 | 32 | 4 | 55 | 63.41 | 75 | 1450 | 200 |
労働条件
| ポンプ直径 | 25mm~250mm |
| 使用温度 | -40℃~350℃ |
| 流量範囲 | 3m3/h~800m3/h |
| ポンプヘッド範囲 | 12.5m~130m |
| 材質範囲 | SS304、SS316、SS316L、SS904 |
| 設計された標準 | HG/T2730 |
