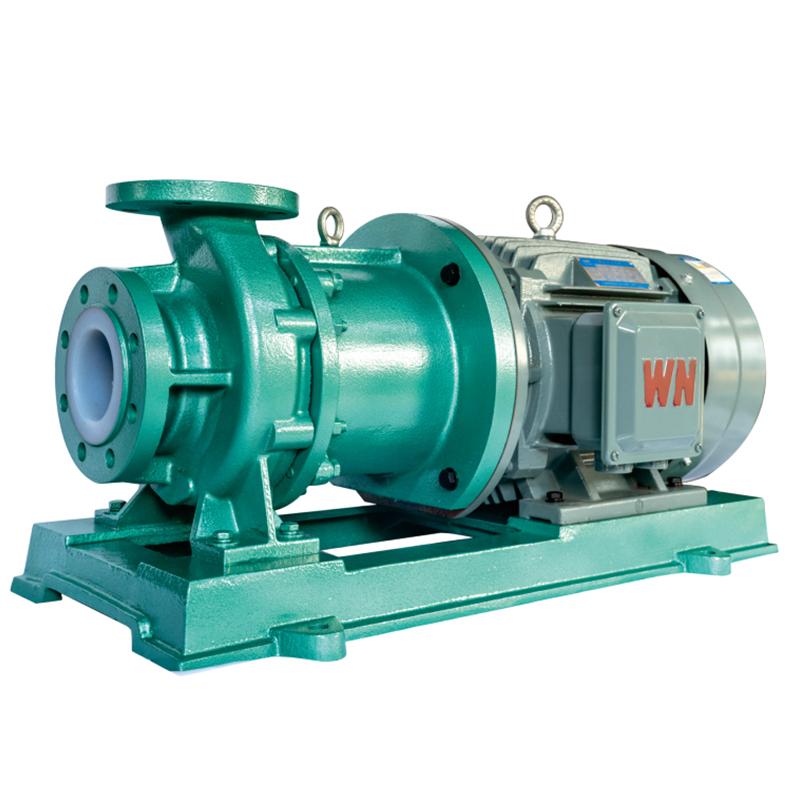

IMD-FT 内蔵磁気駆動ポンプ

IMD-FT 内蔵磁気駆動ポンプ

IMDポンプは、高出力、高揚力のフッ素樹脂製の磁気駆動ポンプです。ポンプの設計と設置寸法は ISO 国際規格に準拠しています。全仕様ともモータ直結を中間ブラケットで支持しており、分解が容易なコンパクト構造となっています。主要コンポーネントはスチールライニングされた F46 製で、ポンプ本体の強度が高くなります。内外磁石には高性能磁性材料「ネオジム鉄ボロン」を採用し、絶縁スリーブには輸入非金属材料を採用し、磁気渦電流損失を大幅に低減しました。このポンプは、密度 1.9t/m3 を超える高濃度の腐食性媒体を輸送することができます。

駆動方式は磁気間接非接触駆動で、絶縁スリーブを介して内側と外側の磁石が完全に分離されています。これにより、ポンプチャンバーが完全に密閉され、漏れがなくなり、作業環境の汚染が防止されます。酸性、アルカリ性、酸化性、可燃性、爆発性、有毒、揮発性の高い媒体の輸送に特に適しています。 IMD シリーズ磁気ポンプは、優れた性能と手頃な価格を備えており、多くのプロジェクトで高価で供給が困難な輸入磁気ポンプを置き換えるユーザーの最初の選択肢となっています。

アプリケーション
IMD シリーズ磁気ポンプは、流量が 6 ~ 120m3/h、揚程が 15 ~ 40m で、腐食性、可燃性、毒性、揮発性の高い化学媒体の輸送に適しています。
動作温度: -20 ~ 100°C。ポンプの空運転は禁止されています。

デザインの特徴:
1. 漏れ防止設計と動作原理
このポンプは磁気カップリングを利用した間接駆動によりシャフトシールが不要となり、漏れの問題がなくなり、作業環境の汚染を防ぎます。
ポンプの流動部には「フッ素樹脂合金」を採用しており、あらゆる濃度の酸、アルカリ、強酸化剤などの腐食性媒体を損傷することなく連続輸送できます。
駆動部はモーター軸に直接取り付けられた永久磁石カップリングを採用しています。ポンプ室は完全に密閉されており、インペラは磁気カップリングを介して回転します。この設計はコンパクト、安全、エネルギー効率に優れています。
2. 耐久性に優れたポンプ本体構造
接液部にはフッ素樹脂を採用し、ポンプ本体のケーシングには金属材料を採用することで、パイプラインの重量や機械的衝撃にも耐えることができます。

見積もりを取得する
  • 説明
  • お問い合わせ

応用分野
生物医学、石油化学、鉱業、冶金、繊維の印刷と染色、電気、食品、製紙、電気メッキ、下水処理、排ガス
治療、新エネルギー、新素材、その他の産業。

ポンプの使用法
引火性および爆発性、揮発性、有毒および有害、貴重で腐食性の高い洗浄媒体の輸送に適用可能。どれもそうです。酸、アルカリ、塩、溶剤、強酸化剤などの濃度。

設計指導
IMD-FTライン入り磁気駆動ポンプは、当社の長年の技術に基づいたIMDライン入りフッ素樹脂製磁気ポンプ製品です。
海外の先進技術を蓄積し参考にし、高効率省エネ磁気ポンプの設計研究開発を行っています。ポンプの外観と設置寸法は設計と製造に関するISO国際標準に従っています。モーターのすべての仕様はストレートアソシエーションのようなもので、中間ブラケットでサポートされており、体積が小さく、分解が便利です。スリーブの外側にフッ素樹脂をモールド全体で使用し、非金属複合材料成形の強化を追加し、スペーサーの耐圧性を高め、渦電流損失を排除します。小流量高電流、1.9 t/m3以上の強力な腐食性媒体の搬送密度に対応するポンプ性能特性。このシリーズの優れた性能と高比率の磁気ポンプは、最初に輸入された磁気ポンプの代替品となっています。

二次モータ付 n=2900r/min 設計圧力:1.6Mpa

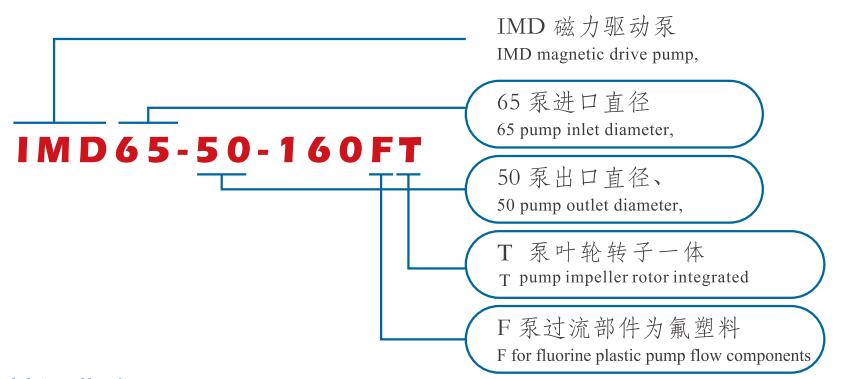

モデル番号 流量(m3/h) ポンプヘッド(メートル) 効率(%) モーター出力(kW) NPSH r (m) 直径(mm) 回転速度
入口 アウトレット
IMD32-25-160FT 3.2 32 23 2.2 2.5 32 25
IMD40-25-160FT 6.3 32 30 3 2.7 40 25
IMD40-25-200FT 6.3 50 18 7.5 2.7 40 25
IMD40-25-250FT 6.3 80 18 11 3 40 25
IMD50-32-125FT 12.5 20 41 2.2 3 50 32
IMD50-32-160FT 12.5 32 42 4 3 50 32
IMD50-32-200FT 12.5 50 43 7.5 3 50 32
IMD50-32-250FT 12.5 80 31 15 3 50 32
IMD65-50-125FT 25 20 52 4 3.5 65 50
IMD65-50-160FT 25 32 55 7.5 3.5 65 50 2900
IMD65-40-200FT 25 50 45 11 3.5 65 40
IMD65-40-250FT 25 80 32 22 3.8 65 40
IMD80-65-125FT 50 20 55 7.5 4 80 65
IMD80-65-160FT 50 32 65 11 4 80 65
IMD80-50-200FT 50 50 55 18.5 4 80 50
IMD80-50-250FT 50 80 57 30 4.5 80 50
IMD100-80-125FT 100 20 68 11 4.5 100 80
IMD100-80-160FT 100 32 58 18.5 4.5 100 80
IMD100-65-200FT 100 50 63 30 4.5 100 65
IMD100-65-250FT 100 80 52 55 4.5 100 65
IMD125-100-160FT 160 32 58 30 5 125 100
IMD125-100-200FT 160 50 65 45 5.5 125 100


4段モーター付き n=1450r/min 設計圧力: 1.6Mpa

モデル番号 流量(m3/h) ポンプヘッド(メートル) 効率(%) モーター出力(kW) NPSH r (メートル) 直径(mm) 回転速度
入口 アウトレット
IMD50-32-125FT 6.3 5 38 0.55 2 50 32
IMD50-32-160FT 6.3 8 39 0.55 2 50 32
IMD50-32-200FT 6.3 12.5 40 1.1 2 50 32
IMD50-32-250FT 6.3 20 27 1.5 2 50 32
IMD65-50-125FT 12.5 5 48 0.55 2 65 50
IMD65-50-160FT 12.5 8 51 1.1 2 65 50
IMD65-40-200FT 12.5 12.5 42 1.5 2 65 40
IMD65-40-250FT 12.5 20 29 3 2 65 40
IMD80-65-125FT 25 5 52 1.1 2.5 80 65
IMD80-65-160FT 25 8 63 1.5 2.5 80 65 1450
IMD80-50-200FT 25 12.5 51 2.2 2.5 80 50
IMD80-50-250FT 25 20 53 5.5 2.5 80 50
IMD100-80-125FT 50 5 65 1.5 2.5 100 80
IMD100-80-160FT 50 8 55 2.2 2.5 100 80
IMD100-65-200FT 50 12.5 59 5.5 2.5 100 65
IMD100-65-250FT 50 20 49 7.5 2.5 100 65
IMD125-100-160FT 100 8 55 5.5 3 125 100
IMD125-100-200FT 100 12.5 62 11 3 125 100
IMD125-100-315FT 100 32 53 22 3 125 100
IMD125-100-400FT 100 50 59 30 3 125 100
IMD150-125-250FT 200 20 43 30 3.2 150 125
IMD150-125-315FT 200 32 58 37 3.2 150 125
IMD150-125-400FT 200 50 60 55 4 150 125
IMD200-150-250FT 400 20 60 45 4 200 150
IMD200-150-315FT 400 32 68 75 4 200 150
IMD200-150-400FT 400 50 63 110 5 200 150

労働条件

ポンプ直径 32mm~300mm
使用温度 -20℃~180℃
流量範囲 3m3/h~800m3/h
ポンプヘッド範囲 15m~125m
材質範囲 裏地あり - FEP(F46)、PFA
設計された標準 HG/T2730、SH/T3148、API685
