ZMDライニングフッ素樹脂自吸式磁気駆動ポンプ

ホーム / 製品 / 磁気駆動ポンプ / ZMDライニングフッ素樹脂自吸式磁気駆動ポンプ

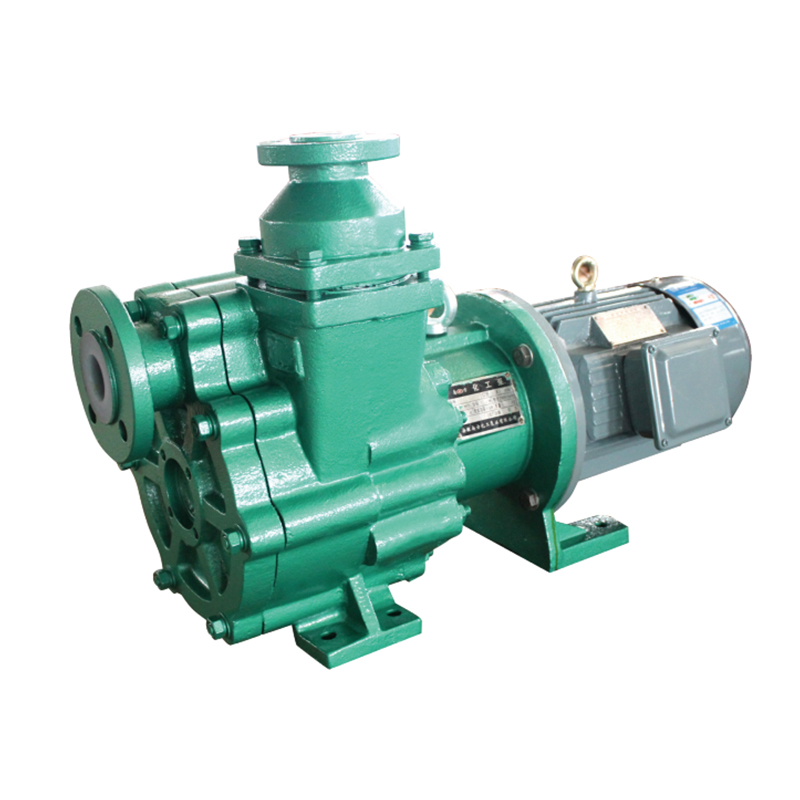

ZMDライニングフッ素樹脂自吸式磁気駆動ポンプ

ZMDライニングフッ素樹脂自吸式磁気駆動ポンプ

ZMDフッ素樹脂自吸式磁気駆動ポンプは、当社が複数の研究機関と協力して開発したもので、磁気ポンプと自吸ポンプの両方の特性を兼ね備えています。このシリーズのポンプには、磁気ポンプの優れた機能がすべて組み込まれており、自吸能力という大きな利点があります。一般的な自吸高さは 2 ~ 4 メートルに達することがあり、自吸ポンプと磁気ポンプの両方の利点を効果的に組み合わせています。自吸機能を有するだけでなく、軸シールを不要とし、磁気カップリングによる間接伝達により漏れを完全に解消しました。

アプリケーション
ZMDフッ素プラスチック磁気自吸ポンプは、石油化学、非鉄金属精錬、農薬製造、酸およびアルカリ製造、製紙、酸洗いプロセス、レアアース分離、電気めっき、エレクトロニクス、コンデンサ箔の製造などの業界で広く使用されています。ポンプ設置位置より下の腐食性液体の吸引・移送用に設計されています。磁気ポンプ カテゴリで最も革新的な製品の 1 つとして、高効率、省エネ機能、安全で実用的な性能を提供します。

見積もりを取得する
  • 説明
  • お問い合わせ

応用分野
生物医学、石油化学、鉱業、冶金、繊維の印刷と染色、電気、食品、製紙、電気メッキ、下水処理、排ガス
治療、新エネルギー、新素材、その他の産業。

ポンプの使用法
引火性および爆発性、揮発性、有毒および有害、貴重で腐食性の高い洗浄媒体の輸送に適用可能。任意の濃度の酸、アルカリ、塩、溶剤、強酸化剤など。

設計指導
ZMDシリーズフッ素樹脂製磁気自吸ポンプは、磁気ポンプと自吸ポンプを組み合わせたもので、磁気ポンプの漏れ防止機能と自吸遠心ポンプ、自吸ポンプdada 4 mの自吸機能の両方の特性をすべて備えています。ポンプ入口より下のレベルにあり、腐食性媒体の輸送に最適で、水中ポンプの代わりに使用できます。

モデル番号 流量(m3/h) 頭長(メートル) 電力(kW) 速度(r/min) 効率(%) NPSH r (メートル) 直径(mm) 自吸式
身長(m)
エルフプライミング
時間
入口 アウトレット
40ZMD-20F 3 21 2.2 2900 22 3 40 25 1 150
6 20 36
10 18 48
40ZMD-30F 3 34 4 2900 16 3 50 3 150
6 30 24
10 28 33
50ZMD-20F 8 22 2.2 2900 25 3 50 25 1 150
12 20 35
12.5 18 42
50ZMD-30F 8 34 5.5 2900 40 3 50 3 180
12.5 30 44
15 28 32
50ZMD-45F 8 48 7.5 2900 26 3 40 3 180
12.5 45 35
15 40 38
65ZMD-30F 20 34 7.5 2900 45 3.5 65 50 3 200
30 32 52
35 28 48
65ZMD-45F 20 46 11 2900 40 4.5 40 3 200
25 45 44
35 40 40

モデル番号 流量 (m3/h) 頭長(m) 電力(kW) 速度(r/min) 効率(%) NPSH r (メートル) 直径(mm) 自吸式
身長(m)
エルフプライミング
時間
入口 アウトレット
80ZMD-30F 35 34 11 2900 50 3.5 80 65 3 200
50 30 55
65 28 50
80ZMD-45F 35 48 18.5 2900 38 4.5 3 200
50 45 50
60 40 48
100ZMD-30F 70 34 18.5 2900 41 4.5 100 80 3 220
100 30 50
110 28 48
100ZMD-45F 70 48 30 2900 54 5 3 250
100 45 55
110 30 38

労働条件

ポンプ直径 25mm~150mm
使用温度 -20℃~150℃
流量範囲 3m3/h~250m3/h
ポンプヘッド範囲 12.5m~50m
材質範囲 裏地あり - FEP(F46)、PFA
設計された標準 API 685
