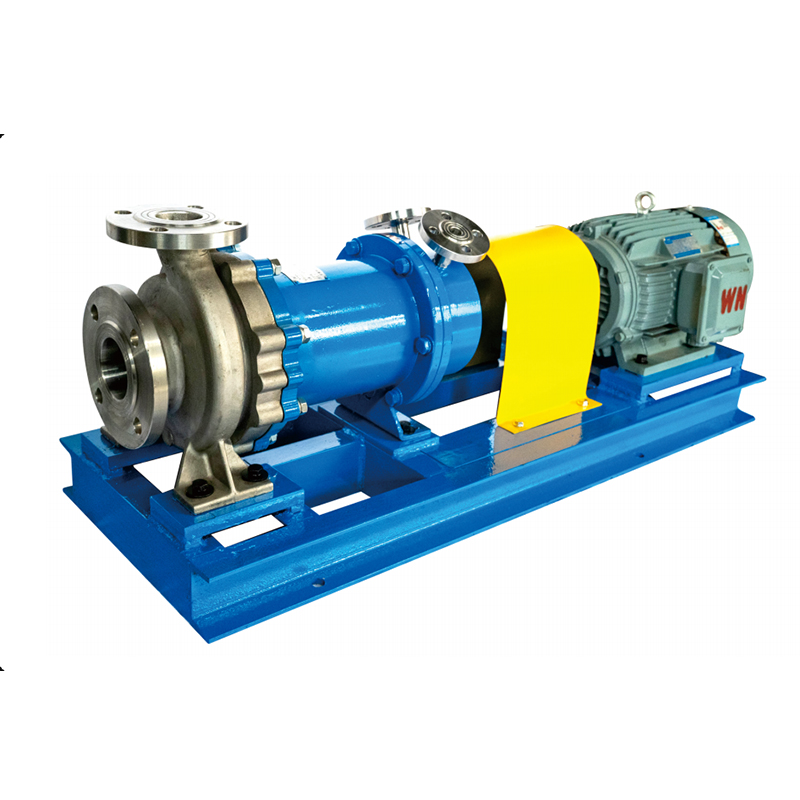

NMQGD-高温ステンレス製マグネットポンプ

NMQ-Gシリーズマグネットポンプ（以下、NMQ-Gマグネットポンプ）は、当社が重化学工業向けに開発した高温高圧用マグネットポンプです。このシリーズの磁気ポンプは、350℃以下でも減磁しない耐高温磁石を使用しています。摩擦ペアは温度補償技術を採用しており、ポンプ部品の熱膨張と熱収縮によって引き起こされる損傷の問題を効果的に解決します。さらに、摩擦ペアには、動作条件に基づいて異なる材料を装備することができます。隔離スリーブは高度な円弧状技術を使用しており、従来の隔離スリーブよりも 1.2 倍の耐圧性を備えています。さまざまなベアリングボックス構成により、さまざまな条件や温度下でも安全な動作が保証され、モジュール構造によりユーザーのメンテナンスが容易になります。

ISO2858 および HG/T2730 規格に従って設計されたポンプインターフェイスの寸法は、IH や CZ などの他のケミカルポンプとの交換に適合し、優れた互換性、高効率、低振動を実現します。

内側と外側の磁石はサマリウムコバルト永久磁性材料で作られており、高い磁気効率と強力な高温耐性を備えています。

モジュール構造は分解やメンテナンスが容易で、メンテナンス担当者の技術的要件が大幅に軽減されます。

空運転保護装置はユーザーの要件に応じて構成でき、空運転による損傷を防ぐことができます。

このポンプは絶対的な漏れを防止して動作し、密閉型ポンプにありがちな漏れの問題を徹底的に解決し、シールド型ポンプの最良の代替品となります。

アプリケーション:
適用分野：環境保護、石油化学、食品、バイオ医薬品、発電、鉱山冶金、繊維印刷および染色、航空宇宙、および製油所、エチレンプラント、天然ガス処理プラント、各種化学プラント、製薬プラント、核燃料プラント、原子力発電所などのその他の産業。

適用プロセス: シールによる媒体の汚染が許されない、清浄、可燃性、爆発性、揮発性、有毒、高温、高圧、貴重な液体、および漏れ防止が必要なその他の媒体。

材質: ポンプの流れコンポーネントは、動作条件やユーザーの要件に基づいて、304、304L、302、321、316、316L、904、チタン合金、ハステロイ、ニッケル基合金などのさまざまな耐食性材料から作成できます。特別なニーズについては、特定の動作条件に基づいてカスタム設計を行うことができます。

見積もりを取得する

プレV：NMZ-ステンレス鋼製自吸式磁気ポンプ
次へ：NMQ-W ステンレス製保温マグネットポンプ

説明
お問い合わせ

応用分野
生物医学、石油化学、鉱業、冶金、繊維の印刷と染色、電気、食品、製紙、電気メッキ、下水処理、煙道
ガス処理、新エネルギー、新素材、その他の産業。

ポンプの使用法
引火性および爆発性、揮発性、有毒および有害、貴重で腐食性の高い洗浄媒体の輸送に適用可能。任意の濃度の酸、アルカリ、塩、溶剤、強酸化剤など。

設計指導
高温ステンレス鋼製磁気ポンプ、200℃以下の温度耐性用のNMQG、200℃～320℃の温度耐性用のNMQGDは、現在のユーザーと市場の需要に応じて当社が開発し、市場の既存の磁気ポンプと組み合わせた新しいタイプの高温漏れのない耐食性ポンプです。 NMQGD の独自の構造設計は、高温での熱膨張によるコンポーネントの故障を防ぎます。

モデル番号	流量(m3/h)	ポンプヘッド(m)	NPSH _r	効率(%)	水軸出力(kW)	モーター出力(kW)	回転速度(r/min)	直径(mm)
モデル番号	流量(m3/h)	ポンプヘッド(m)	NPSH _r	効率(%)	水軸出力(kW)	モーター出力(kW)	回転速度(r/min)	入口	アウトレット
32-20-125	3.2	20	2	16	1.09	1.5	2900	32	20
32-20-160	3.2	32	2	15	1.86	2.2	2900	32	20
32-32-200	3.2	50	2	12	3.63	5.5	2900	32	32
40-25-125	6.3	20	2	20	1.72	2.2	2900	40	25
40-25-160	6.3	32	2	23	2.39	3	2900	40	25
40-25-200	6.3	50	2	18	4.77	5.5	2900	40	25
40-32-250	6.3	80	2	13	10.56	15	2900	40	32
50-32-125	12.5	20	2	27	2.52	3	2900	50	32
50-32-160	12.5	32	2	28	3.89	4	2900	50	32
50-32-200	12.5	50	2	30	5.68	7.5	2900	50	32
50-32-250	12.5	80	2	21	12.98	18.5	2900	50	32
65-50-125	25	20	2	41	3.32	4	2900	65	50
65-50-160	25	32	2	36	6.06	7.5	2900	65	50
65-40-200	25	50	2	32	10.64	15	2900	65	40
65-40-250	25	80	2	24	22.71	30	2900	65	40
65-40-315	25	125	2.4	26	32.75	45	2900	65	40
80-65-125	50	20	2.4	56	4.87	5.5	2900	80	65
80-65-160	50	32	2.4	44	9.91	15	2900	80	65
80-50-200	50	50	2.4	44	15.48	18.5	2900	80	50
80-50-250	50	80	2.4	38	28.68	37	2900	80	50
80-50-315	50	125	2.4	40	42.57	55	2900	80	50
100-80-125	100	20	3.2	48	11.35	15	2900	100	80
100-80-160	100	32	3.2	47	18.55	22	2900	100	80
100-65-200	100	50	3.2	47	28.99	37	2900	100	65
100-65-250	100	80	3.2	51	42.74	55	2900	100	65
100-65-315	100	125	3.2	34	100.18	110	2900	100	65
125-125-125	140	20	4.5	38	20.08	22	2900	125	125
125-80-160	160	32	4.5	43	32.44	37	2900	125	80
125-100-200	200	50	4.5	59	46.18	55	2900	125	100
125-100-250	200	80	4.5	41	106.33	110	2900	125	100
150-125-250	200	20	2.8	51	21.97	22	1450	150	125
150-125-315	200	32	2.8	57	30.59	37	1450	150	125
150-125-400	200	50	2.8	56	48.86	55	1450	150	125
200-150-250	400	20	3.2	66	32.06	37	1450	200	150
200-150-315	400	32	3.5	66	52.84	75	1450	200	150
200-150-400	400	50	3.8	52	104.8	110	1450	200	150
250-200-400	600	50	4	47	173.92	185	1450	250	200

労働条件

キャリバー	20～300mm
動作温度	-120℃～320℃
流量範囲	3m3/h～800m3/h
ヘッド範囲	12.5m～130m
材質範囲	304、304L、316L、2205/904L、TA2、HC276
設計基準	HG/T2730、SH/T3148、API685
