UHB-ZK 耐摩耗性酸アルカリ耐性スラリーポンプサプライヤー、カスタム会社

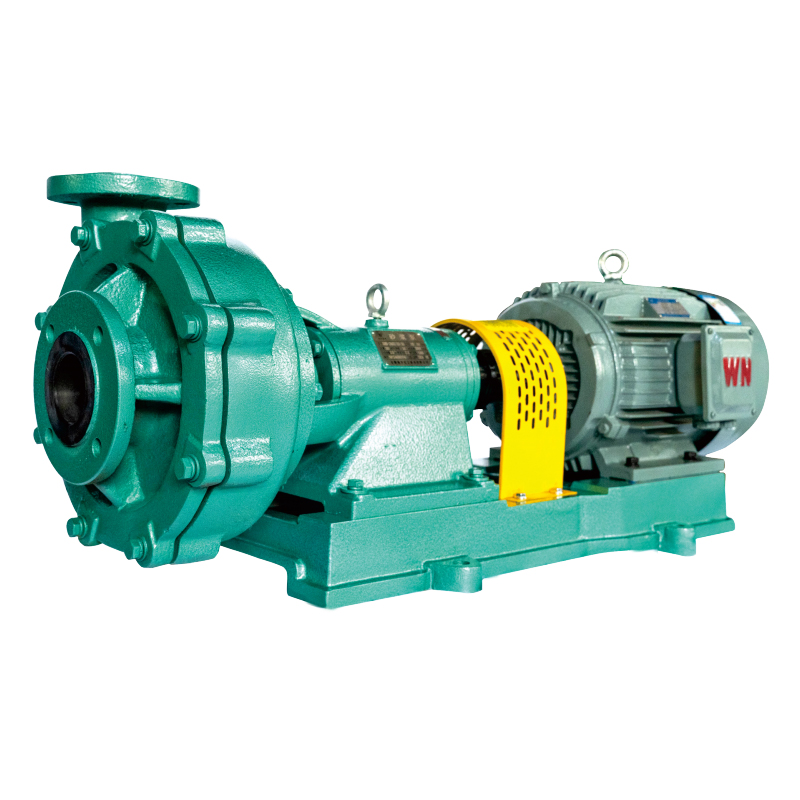

UHB-ZKシリーズモルタルポンプは、スチールライニング超高分子量ポリエチレンを使用した片持ち式単段片吸込渦巻ポンプの一種です。耐食性に優れ、耐摩耗性にも優れています。このポンプは、粒子または結晶を含む腐食性媒体の輸送用に特別に設計されています。羽根車はセミオープンタイプのため、流路の通過能力が向上します。メカニカルシールには、外部冷却水装置を備えたk型ダイナミックシールリングと外部波形メカニカルシールの3種類があり、耐食性と耐摩耗性の両方の要件を確保しています。透明な液体やスラリーにも適しています。炭素鋼やステンレス鋼に比べて6～7倍の耐摩耗性があり、自己潤滑性があり摩擦係数が低いという特徴があります。高価な耐摩耗合金材料の代替として最適です。

このシリーズのポンプは IS02858 および GB/T5656 規格に準拠しており、ポンプインターフェイスの寸法は ZS や ZG などのケミカルポンプを置き換えるように設計されており、互換性、高効率、低振動を保証します。

UHB-ZKシリーズの耐食性と耐摩耗性モルタルポンプは、排煙脱硫、非鉄金属製錬、製紙、硫酸およびリン酸肥料の製造、石油および化学工業、ファインケミカル、発電、冶金、水処理（下水処理）、鉱業などの業界で広く使用されています。

UHB-ZKシリーズモルタルポンプは、スチールライニング超高分子量ポリエチレン成形プロセスを使用して製造されており、優れた耐食性と優れた耐摩耗性を備えています。

UHB-ZKシリーズモルタルポンプの構造は片持ち式の前開きタイプです。インペラはセミオープン（フロントカバーなし）なので、流路の通過能力が向上し、媒体中の粒子や不純物が詰まることなくポンプチャンバーを迅速に通過できます。

UHB-ZK シリーズモルタルポンプは高度にカスタマイズ可能です。メカニカルシールには外部冷却水ジャケット付きKタイプフッ素ゴムシールリングを採用しています。お客様のご要望に応じて、外付け波形メカニカルシールを選択するなど、メカニカルシールの種類を変更することができます。

UHB-ZKシリーズモルタルポンプの軸受ハウジング部にはグリースが封入されており、油漏れや軸受の滑り、軸受の損傷につながる過度の温度上昇などを防止します。

空運転による破損を防ぐ空運転プロテクターをオプションで装着可能です。

用途：適用産業：排煙脱硫、非鉄金属製錬、製紙、硫酸・リン酸肥料産業、石油・化学工業、ファインケミカル、発電、冶金、水処理（下水処理）、鉱業など。

適用プロセス：酸、アルカリ、塩水、アンモニア、アルコール、ケトン、エーテル、油、アルコール飲料、有機溶剤などを扱うプロセスに広く使用されており、特に微粒子を含む腐食性の高い媒体の輸送に適しています。

製品の用途: 中性または腐食性の固形分含有量が 40% までのスラリーの輸送に適しています。脱硫、脱窒素、肥料製造、製塩業などで優れた性能を発揮します。

材質: UHB-ZK 耐食性および耐摩耗性モルタルポンプのシェルとフロントカバーは、スチールライニング超高分子量ポリエチレン (UHMW-PE) 成形プロセスを使用して作られています。すべてのポンプ流量コンポーネントもスチールライニングの UHMW-PE で作られています。 UHMW-PEはポンプ用の最新世代のエンジニアリングプラスチックであり、最高の耐摩耗性、耐衝撃性（特に低温衝撃耐性）、耐クリープ性（環境応力亀裂に対する耐性）、および優れた耐食性を備えています。 UHMW-PEはPA66（ナイロン66）やPTFE（ポリテトラフルオロエチレン）の4倍、炭素鋼やステンレス鋼の6～7倍の耐摩耗性を持っています。 ABSエンジニアリングプラスチックの4倍の衝撃強度を持ち、-190℃の低温下でも安定しています。また、耐食性にも優れており、特定の温度および濃度範囲内でさまざまな腐食媒体（酸、アルカリ、塩、アンモニア）および有機溶剤に耐えることができます。 80種類以上の有機溶剤に室温～100℃で30日間浸漬しても異常現象はなく、物性もほとんど変化しませんでした。 UHMW-PE は化学的安定性があるため、食品産業での使用にも適しています。さらに、UHMW-PE は PTFE と同様に強力な付着防止特性を備えているため、粘度の高い媒体の輸送に非常に効果的です。

応用分野
脱硫サイクル、非鉄金属製錬業、製紙業、酸性リン酸肥料業、石油化学工業、ファインケミカル、電力、冶金業、水処理（排出）、鉱業。

ポンプの使用法
40%の中性または腐食性スラリーの下で固形分の搬送に適しています。脱硫・脱硝、化学肥料、塩などの産業で優れた性能を発揮します。

設計された命令
UHB-ZK シリーズスラリーポンプは、腐食性粒子または結晶化媒体を含む液体を輸送するために設計された単段片吸込遠心ポンプに属します。羽根車はセミセミオープンタイプで流路通過能力を高めています。軸シールは外部冷却水系装置を備えたK型シールリングと外部ベローズメカニカルシールに分かれています。耐食性と耐摩耗性の両方の要件を備えており、清浄な液体の移送に適しているだけでなく、スラリー液体の移送にも使用できます。耐摩耗性能は炭素鋼やステンレス鋼の6～7倍以上です。低摩擦係数で自己潤滑機能を有します。代わりに、耐摩耗性の高い合金材料を選択するのが最善です。

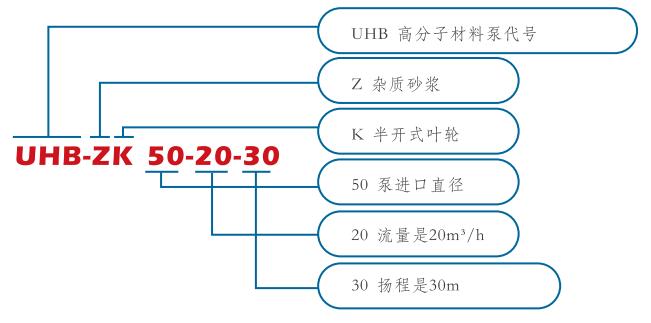

モデル番号	流量(m3/h)	ポンプヘッド(メートル)	モーター出力 (KW)	回転速度(r/min)	効率(%)	NPSH _r (メートル)	直径(mm)
モデル番号	流量(m3/h)	ポンプヘッド(メートル)	モーター出力 (KW)	回転速度(r/min)	効率(%)	NPSH _r (メートル)	入口	アウトレット
40UHB-ZK-10-20	5	23	3	2900	20	3	40	32
	10	20			25
	15	18			28
40UHB-ZK-10-30	5	32	4	2900	30	3
	10	30			36
	15	26			30
50UHB-ZK-20-20	15	23	4	2900	30	3	50	40
	20	20			32
	25	18			35
50UHB-ZK-20～30	15	32	5.5	2900	33	3
	20	30			37
	25	28			40
65UHB-ZK-30-20	20	25	5.5	2900	35	3.5	65	50
	30	20			42
	35	18			37
65UHB-ZK-30-30	20	35	7.5	2900	38	3.5
	30	30			42
	40	26			45
65UHB-ZK-30-50	20	55	15	2900	30	3.5
	30	50			35
	40	45			38
65UHB-ZK-25-70	18	78	18.5	2900	35	3.5	65	50
	25	75			43
	35	70			50
80UHB-ZK-50-20	40	23	11	2900	33	4	80	65
	50	20			35
	60	18			30
80UHB-ZK-50-30	50	33	15	2900	35	4
	60	30			42
	80	26			36
80UHB-ZK-50-50	50	50	18.5	2900	42	4
	60	40			36
	80	33			35
80UHB-ZK-50-80	50	83	30	2900	36	4
	60	80			46
	80	70			42
100UHB-ZK-60-35	50	37	18.5	2900	45	4.5	100	80
	60	35			47
	70	32			49
100UHB-ZK-65-50	50	55	22	2900	45	4.5
	60	50			47
	70	45			49
100UHB-ZK-100-20	80	23	18.5	2900	32	4.5
	100	20			32
	120	15			28
100UHB-ZK-100-30	80	35	22	2900	43	4.5
	100	30			44
	140	23			46
100UHB-ZK-100-40	80	45	30	2900	44	4.5
	100	40			42
	137	24			31
100UHB-ZK-100-50	80	58	45	2900	40	4.5
	100	50			42
	120	42			36

モデル番号	流量(m3/h)	ポンプヘッド(メートル)	モーター出力 (KW)	回転速度(r/min)	効率(%)	NPSH _r (メートル)	直径(mm)
モデル番号	流量(m3/h)	ポンプヘッド(メートル)	モーター出力 (KW)	回転速度(r/min)	効率(%)	NPSH _r (メートル)	入口	アウトレット
100UHB-ZK-100-80	80	82	55	2900	42	4.5	100	80
	100	80			46
	120	60			38
125UHB-ZK-120-20	100	23	22	2900	42	4.5	125	100
	120	20			43
	150	15			35
125UHB-ZK-120-32	100	35	30	2900	42	4.5
	120	32			46
	140	25			38
125UHB-ZK-120-50	100	55	45	2900	40	4.5
	120	50			43
	130	40			36
125UHB-ZK-120-60	100	65	55	2900	42	4.5
	120	60			45
	140	56			48
125UHB-ZK-140-28	100	32	30	2900	40	4.5
	140	28			45
	160	24			36
125UHB-ZK-140-50	120	55	55	2900	46	4.5
	140	50			49
	160	40			42
150UHB-ZK-200-20	150	23	37	1450	34	4.5	150	125
	200	20			36
	240	17			32
150UHB-ZK-200-32	150	40	45	1450	41	5
	200	32			46
	240	24			50
150UHB-ZK-250-20	200	26	37	1450	38	5
	250	20			42
	300	15			45
150UHB-ZK-250-30	200	35	45	1450	45	5
	250	30			46
	300	25			41
200UHB-ZK-300-25	250	28	45	1450	51	5.5	200	150
	300	25			52
	320	20			42
200UHB-ZK-300-38	250	42	75	1450	46	5.5
	300	38			48
	320	32			41
200UHB-ZK-300-70	250	75	132	1450	60	5.5
	300	70			62
	350	65			56
200UHB-ZK-400-20	350	23	55	1450	54	5.5
	400	20			54
	480	16			49
200UHB-ZK-400-32	240	39	90	1450	55	5.5
	400	32			62
	500	25			57
250UHB-ZK-500-32	400	35	90	1450	46	5.5	250	200
	500	32			52
	600	23			43
250UHB-ZK-600-20	500	23	75	1450	46	5.5
	600	20			48
	700	18			43
250UHB-ZK-600-32	500	35	110	1450	50	6
	600	32			52
	700	28			56
250UHB-ZK-600-50	500	53	160	1450	56	6
	600	50			62
	700	40			52
300UHB-ZK-1000-20	850	23			54		300	250
	1000	20	110	1450	55	7
	1100	16			46
300UHB-ZK-1000-30	850	35	160	1450	59	7
	1000	30			59
	1100	27			56
300UHB-ZK-1000-50	850	55	250	1450	59	7	300	250
	1000	50			60
	1100	48			62
300UHB-ZK-1200-20	1000	23	160	1450	63	6.5
	1200	20			63
	1400	16			43
300UHB-ZK-1200-30	1000	32	185	1450	58	6.5
	1200	30			60
	1400	28			61
350UHB-ZK-1400-20	1100	23	132	1450	70	6.5	250	300
	1400	20			71
	1500	16			60
350UHB-ZK-1400-32	1250	35	250	1450	67	7
	1400	32			68
	1600	27			56
350UHB-ZK-1600-20	1400	22	200	1450	53	7
	1600	20			55
	1800	18			48
350UHB - ZK - 1600 - 32	1400	35	250	1450	61	6.5
	1600	32			62
	1800	27			58

労働条件

ポンプ直径	25～350mm
使用温度	-20℃～80℃
流量範囲	3m3/h～2000m3/h
ポンプヘッド範囲	5m～80m
材質範囲	裏地 UHMW - PE
設計された標準	GB/T5656
