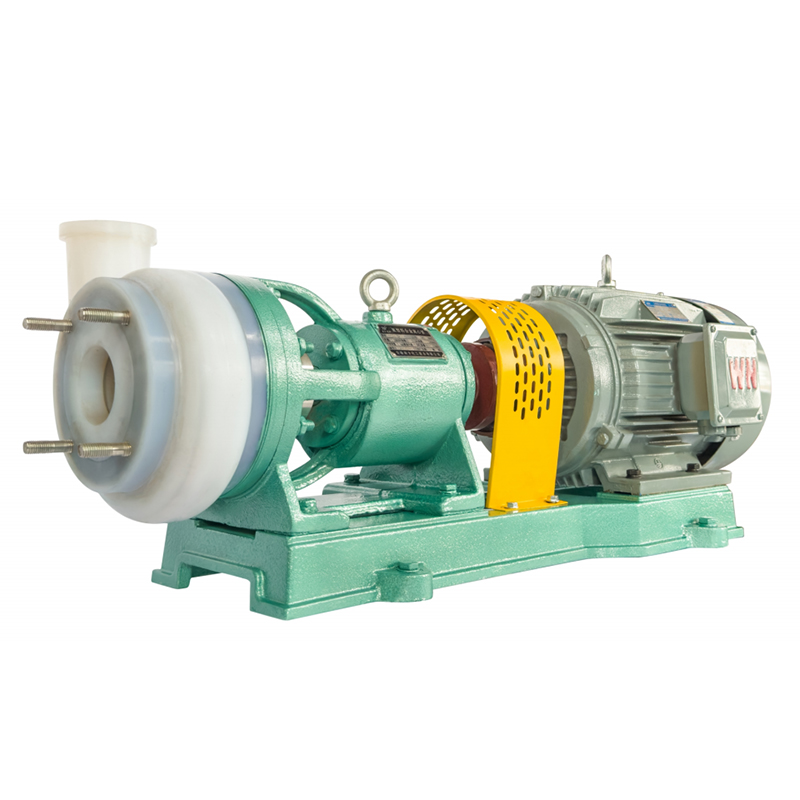

FSB、FSB(D)シリーズのポンプケーシング、インペラ、ポンプカバーは金属インサートをフッ素樹脂で高温封入して作られています。フロー部はフッ素樹脂製です。シーリング システムでは、メカニカル シールの下に調整可能な PTFE を使用しています。コンパクトな構造と簡単な操作が特徴のポンプです。これらは、酸およびアルカリの製造、自動車の酸洗浄、農薬製造、エレクトロニクス、廃水処理などの産業で広く使用されています。
FSB、FSB(D)シリーズのポンプケーシング、インペラ、ポンプカバーは金属インサートをフッ素樹脂で高温封入して作られています。フロー部はフッ素樹脂製です。シーリング システムでは、メカニカル シールの下に調整可能な PTFE を使用しています。コンパクトな構造と簡単な操作が特徴のポンプです。これらは、酸およびアルカリの製造、自動車の酸洗浄、農薬製造、エレクトロニクス、廃水処理などの産業で広く使用されています。
応用分野
生物医学、石油化学、鉱業、冶金、繊維印刷および染色、電気、食品、製紙、電気メッキ、下水処理、排ガス処理、新エネルギー、新素材、その他の産業。
ポンプの使用法
各種濃度の硫酸、塩酸、硝酸、王水、フッ酸、強アルカリ、強酸化剤、還元剤、塩素イオンなどの強腐食性媒体の搬送。高価なチタン合金の代わりに、腐食媒体に耐えるためにオールステンレス鋼に耐性があります。
ポンプなどの合金材料。
設計指導
FSBフッ素樹脂合金遠心ポンプは特殊なポンプ製造・加工技術を採用しており、ポンプ本体、インペラ、ポンプカバーはフッ素樹脂を外注して高温成形した金属インサートで作られており、シールは調整可能なPTFEベローズメカニカルシールを採用しています。ステントとショートのシリーズは、合理的な設計、プール構造、簡単な操作、便利なメンテナンスなどによって2種類の構造形式に分かれています。

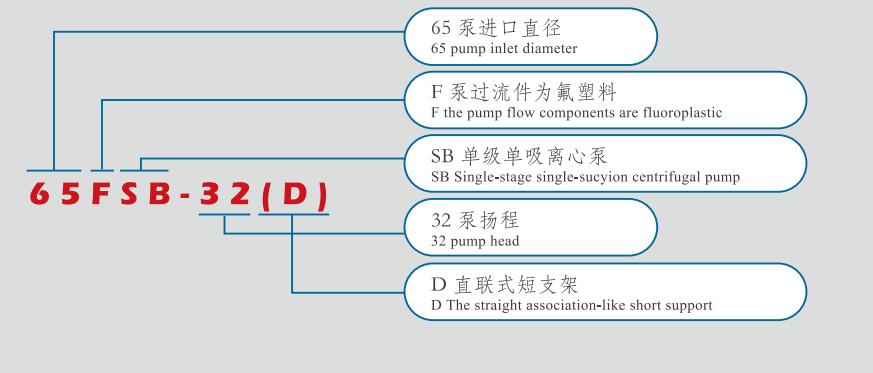

| モデル番号 | 流量(m3/h) | ポンプヘッド(メートル) | モーター出力 (KW) | 回転速度(r/min) | 効率(%) | NPSH r (m) | 直径(mm) | |
| 入口 | アウトレット | |||||||
| 25FSB-18 | 1.8 | 20 | 1.5 | 2900 | 18 | 3 | 25 | 25 |
| 3.6 | 18 | 25 | 3 | |||||
| 5 | 15 | 21 | 3 | |||||
| 25FSB - 25 | 2 | 26 | 1.5 | 2900 | 25 | 3 | ||
| 3.6 | 25 | 36 | 3 | |||||
| 5 | 23 | 38 | 3 | |||||
| 40FSB - 15 | 3.5 | 15 | 3 | 2900 | 21 | 3 | 40 | 32 |
| 5 | 15 | 26 | 3 | |||||
| 8 | 10 | 18 | 3 | |||||
| 40FSB - 20 | 6 | 23 | 3 | 2900 | 30 | 3 | ||
| 10 | 20 | 42 | 3 | |||||
| 12 | 17 | 38 | 3 | |||||
| 40FSB～30 | 6 | 32 | 3 | 2900 | 22 | 3 | ||
| 10 | 30 | 31 | 3 | |||||
| 12 | 28 | 32 | 3 | |||||
| 50FSB - 20 | 8 | 21 | 3 | 2900 | 40 | 3 | 50 | 32 |
| 12.5 | 20 | 52 | 3 | |||||
| 15 | 18 | 52 | 3 | |||||
| 50FSB - 25 | 8 | 26 | 3 | 2900 | 38 | 3 | ||
| 12.5 | 25 | 48 | 3 | |||||
| 15 | 22 | 48 | 3 | |||||
| 50FSB - 30 | 8 | 32 | 3 | 2900 | 35 | 3 | ||
| 12.5 | 30 | 46 | 3 | |||||
| 15 | 28 | 46 | 3 | |||||
| 65FSB-20 | 15 | 21 | 4 | 2900 | 32 | 3 | 65 | 50 |
| 25 | 20 | 43 | ||||||
| 30 | 18 | 46 | ||||||
| 65FSB-32 | 15 | 34 | 5.5 | 2900 | 42 | 3 | ||
| 25 | 32 | 56 | ||||||
| 30 | 28 | 58 | ||||||
| 80FSB-20 | 35 | 22 | 5.5 | 2900 | 55 | 3 | 80 | 65 |
| 50 | 20 | 65 | ||||||
| 60 | 17 | 63 | ||||||
| 80FSB-30 | 35 | 34 | 7.5 | 2900 | 58 | 3.5 | ||
| 50 | 32 | 64 | ||||||
| 60 | 28 | 60 | ||||||
| 80FSB-40 | 35 | 42 | 11 | 2900 | 53 | 3.5 | 50 | |
| 50 | 40 | 63 | ||||||
| 60 | 36 | 60 | ||||||
| 80FSB～50 | 35 | 52 | 15 | 2900 | 55 | 3.5 | ||
| 50 | 50 | 63 | ||||||
| 60 | 45 | 55 | ||||||
| 80FSB-55 | 35 | 56 | 18.5 | 2900 | 50 | 4 | ||
| 50 | 55 | 60 | ||||||
| 60 | 48 | 55 | ||||||
| 100FSB-32 | 80 | 34 | 15 | 2900 | 65 | 3.5 | 100 | 80 |
| 100 | 32 | 70 | ||||||
| 121 | 28 | 65 | ||||||
| 40FSB-15（D） | 3.5 | 15 | 3 | 2900 | 21 | 3 | 40 | 32 |
| 5 | 15 | 26 | ||||||
| 8 | 10 | 18 | ||||||
| 40FSB-20（D） | 6 | 23 | 3 | 2900 | 30 | 3 | ||
| 10 | 20 | 42 | ||||||
| 12 | 17 | 38 | ||||||
| 40FSB～30（D） | 6 | 32 | 3 | 2900 | 22 | 3 | ||
| 10 | 30 | 31 | ||||||
| 12 | 28 | 32 | ||||||
| 50FSB-20（D） | 8 | 21 | 3 | 2900 | 40 | 3 | 50 | 32 |
| 12.5 | 20 | 52 | 3 | |||||
| 15 | 18 | 52 | 3 | |||||
| 50FSB-25（D） | 8 | 26 | 3 | 2900 | 38 | 3.5 | ||
| 12.5 | 25 | 48 | 3.5 | |||||
| 15 | 22 | 48 | 3.5 | |||||
| 50FSB-30（D） | 8 | 32 | 3 | 2900 | 35 | 3.5 | ||
| 12.5 | 30 | 46 | 3.5 | |||||
| 15 | 28 | 46 | 3.5 | |||||
| 65FSB-32（D） | 15 | 34 | 5.5 | 2900 | 42 | 3.5 | 65 | 50 |
| 25 | 32 | 56 | 3.5 | |||||
| 30 | 28 | 58 | 3.5 | |||||
| 80FSB-20（D） | 35 | 22 | 5.5 | 2900 | 55 | 3.5 | 80 | 65 |
| 50 | 20 | 65 | 3.5 | |||||
| 60 | 17 | 63 | 3.5 | |||||
| 80FSB-30（D） | 35 | 34 | 7.5 | 2900 | 58 | 3.5 | ||
| 50 | 32 | 64 | 3.5 | |||||
| 60 | 28 | 60 | 3.5 | |||||
労働条件
| ポンプ直径 | 25mm～100mm |
| 使用温度 | -20℃～180℃ |
| 流量範囲 | 2m3/h～125m3/h |
| ポンプヘッド範囲 | 15m～55m |
| 材質範囲 | FEP(F46)、UHMW - PE |
| 設計された標準 | GB/T 5662、ISO2858、EN733 / DIN24255 |
